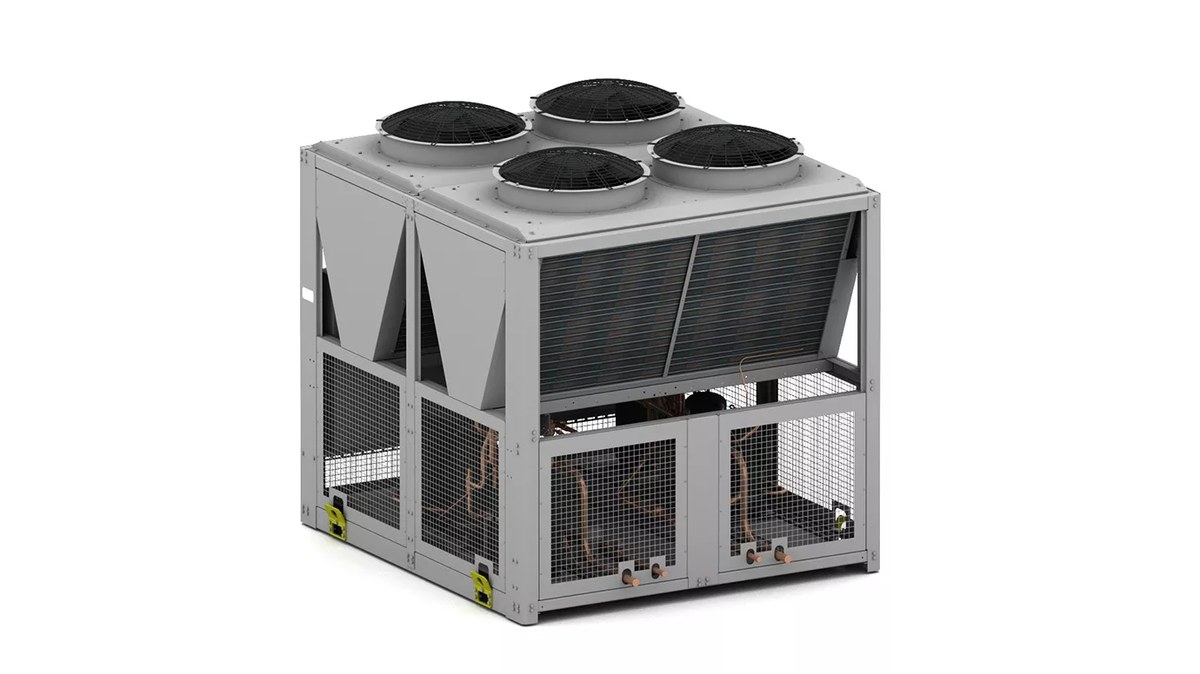

Компрессорно-конденсаторные блоки МАКК 330

Компрессорно-конденсаторные блоки МАКК 330 служат основой холодильной системы: они готовят жидкий хладагент, который подаётся в испарители фреоновых агрегатов. Применяются как внешний источник холода для центральных кондиционеров и воздухоохладителей.

Технические характеристики

Конструкция

Блок собран на спиральных компрессорах, разведённых по двум холодильным контурам, хладагент R410A. Воздушный конденсатор, компрессорная группа и система управления смонтированы в едином корпусе, рассчитанном на наружную установку при температуре эксплуатации до −40 °С.

Стандартно блоки МАКК комплектуются минимально необходимым набором элементов контура. Для ускорения монтажа предлагается опция МК — встроенный монтажный комплект, смонтированный на агрегате, который избавляет от сборки части обвязки на объекте.

Принцип работы

Компрессоры сжимают пары хладагента, конденсатор отводит тепло в наружный воздух, и жидкий хладагент направляется к испарителям потребителей — центральных кондиционеров ВЕРОСА, канальных воздухоохладителей и подобных агрегатов. Два контура позволяют работать ступенями и держать нагрузку при частичном режиме.

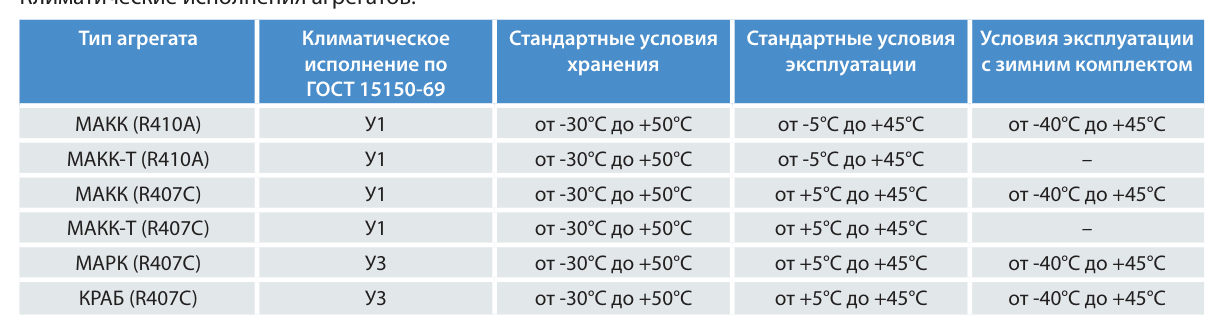

Исполнения и обозначения

Как подобрать

• Холодопроизводительность подбирают в диапазоне 120…750 кВт по нагрузке системы
• Учитывают деление на два холодильных контура и требуемое ступенчатое регулирование
• Проверяют совместимость испарителя потребителя с хладагентом R410A
• Задают расчётную наружную температуру — эксплуатация допускается до −40 °С
• Решают, нужна ли опция МК со встроенным монтажным комплектом

Монтаж и обслуживание

• Блок размещают на наружной площадке или кровле с запасом на свободный обдув конденсатора
• Опорную конструкцию рассчитывают на вес агрегата, применяют виброопоры
• Фреоновые магистрали каждого контура прокладывают по проекту с опорами и уклонами
• Силовые линии и управление подключают к встроенной системе управления
• Оребрение конденсатора очищают по мере загрязнения, параметры контуров проверяют при ТО

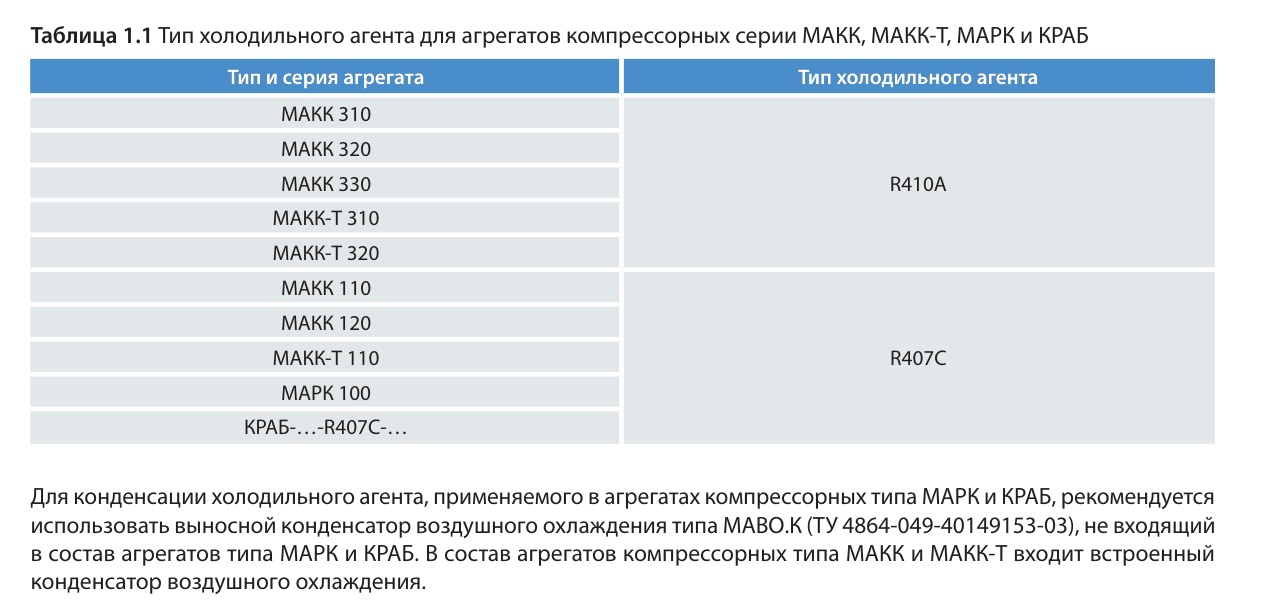

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
