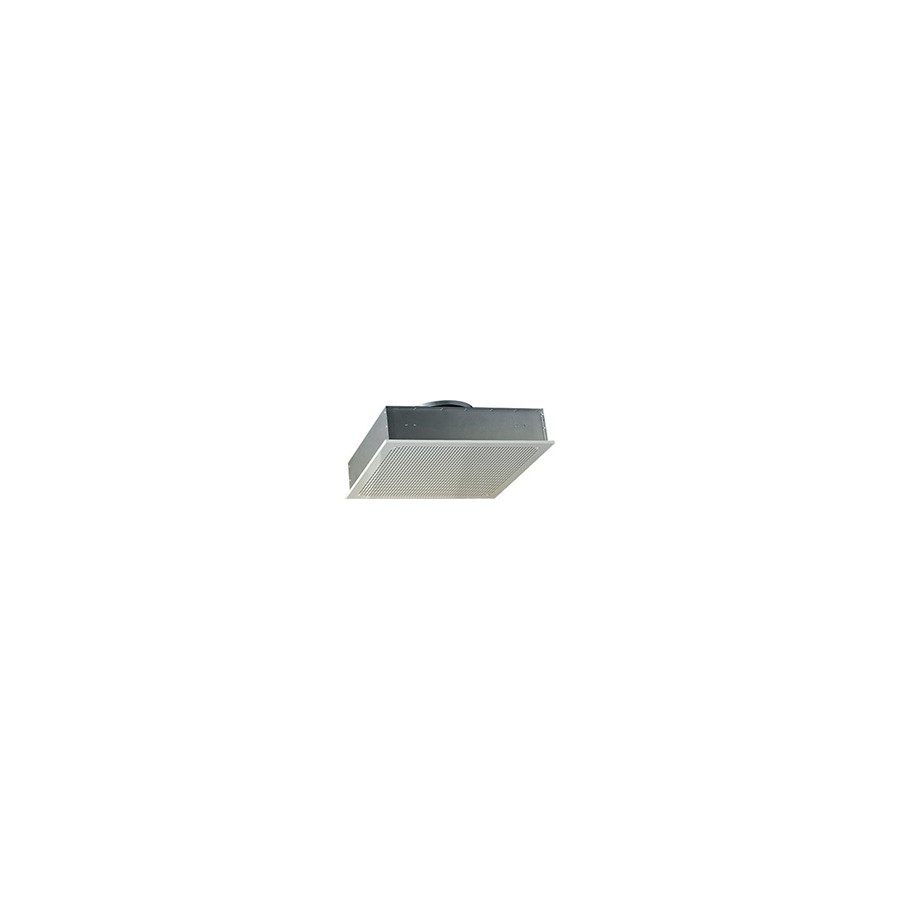

Воздухораспределители панельные 3СПП, 3СППР
Воздухораспределительная панель Арктос. 6 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Воздухораспределители 3СПП, 3СППР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения горизонтальными веерными струями.
Конструкция и работа
Воздухораспределители 3СПП, 3СППР состоят из перфорированной лицевой панели квадратной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Внутри КСД установлен специальный рассекатель, обеспечивающий формирование турбулентной, быстрозатухающей горизонтальной веерной струи. Для изменения и регулирования расхода воздуха воздухораспределители 3СППР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке.
Формирование горизонтальных, настилающихся на потолок веерных струй обеспечивает возможность раздачи значительных объемов приточного воздуха в помещениях небольшой высоты с соблюдением нормируемых значений скорости и температуры струи на входе в обслуживаемую зону. Воздухораспределители 3СПП рекомендуются также для подачи охлажденного воздуха в режиме кондиционирования: благодаря низкому температурному коэффициенту воздухораспределителя обеспечивается быстрое выравнивание температуры в струе с температурой в обслуживаемой зоне, что предоставляет возможность подачи воздуха со значительной избыточной температурой.
Воздухораспределители 3СПП, 3СППР встраиваются в подвесные потолки или устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), корпус — неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | A, | B, | Ødп, | □a, | C, | Вес, кг | |
|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | 3CПП | 3СППР | |
| 300 x 300-100 | 0,019 | 300 | 300 | 99 | 270 | 85 | 1,7 | 2,2 |
| 450 x 450-160 | 0,048 | 450 | 450 | 159 | 420 | 100 | 3,6 | 4,2 |
| 450 x 450-200 | 0,048 | 450 | 450 | 199 | 420 | 100 | 3,7 | 4,4 |
| 595 x 595-200 | 0,091 | 595 | 595 | 199 | 570 | 100 | 5,9 | 6,6 |
| 595 x 595-250 | 0,091 | 595 | 595 | 249 | 570 | 100 | 5,9 | 7,1 |
| 595 x 595-315 | 0,091 | 595 | 595 | 314 | 570 | 100 | 5,9 | 7,4 |
Данные для подбора
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | ||||
| Модель | м, при | м, при | м, при | бойность, м | |||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | ||||
| 0,2 | 0,2 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||
| 300 x 300-100 | 70 | 7 | 0,7 | 100 | 14 | 1,1 | 160 | 36 | 1,7 | 0,7 | 240 | 82 | 2,5 | 1,0 | 0,7 |
| 450 x 450-160 | 130 | 3 | 1,4 | 200 | 8 | 2,1 | 350 | 25 | 3,6 | 1,5 | 570 | 67 | 5,9 | 2,4 | 1,6 |
| 450 x 450-200 | 160 | 2 | 1,0 | 220 | 4 | 1,4 | 370 | 13 | 2,4 | 1,0 | 600 | 33 | 3,9 | 1,5 | 1,0 |
| 595 x 595-200 | 260 | 6 | 1,7 | 330 | 9 | 2,2 | 530 | 24 | 3,5 | 1,4 | 770 | 51 | 5,1 | 2,1 | 1,4 |
| 595 x 595-250 | 320 | 4 | 2,0 | 430 | 8 | 2,7 | 710 | 22 | 4,5 | 1,8 | 1080 | 51 | 6,8 | 2,7 | 1,8 |
| 595 x 595-315 | 380 | 3 | 1,7 | 500 | 5 | 2,2 | 840 | 15 | 3,7 | 1,5 | 1270 | 35 | 5,5 | 2,2 | 1,5 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | |||||||||||||||
| % открытия регулятора расхода | 100% | 90% | 80% | 70% | 50% | ||
|---|---|---|---|---|---|---|---|
| β=0° | β=15° | β=30° | β=45° | β=60° | |||
| К | 3СППР 300 x 300-100 | 1,3 | 1,4 | 1,9 | 2,9 | 5,9 | |
| 3СППР 450 x 450-160 | 1,2 | 1,4 | 1,9 | 3,9 | 8,6 | ||
| 3СППР 450 x 450-200 | 1,1 | 1,3 | 2,0 | 4,3 | 8,0 | ||
| 3СППР 595 x 595-200 | 1,1 | 1,3 | 2,0 | 4,3 | 8,5 | ||
| 3СППР 595 x 595-250 | 1,1 | 1,2 | 1,8 | 3,6 | 8,7 | ||
| 3СППР 595 x 595-315 | 1,0 | 1,2 | 1,7 | 3,3 | 6,0 | ||
| ∆LwA, дБ(А) | 3СППР 300 x 300-100 | 5 | 6 | 9 | 10 | 13 | |
| 3СППР 450 x 450-160 | 2 | 3 | 6 | 11 | 15 | ||
| 3СППР 450 x 450-200 | 2 | 4 | 9 | 17 | 25 | ||
| 3СППР 595 x 595-200 | 2 | 3 | 8 | 12 | 17 | ||
| 3СППР 595 x 595-250 | 1 | 4 | 8 | 14 | 22 | ||
| 3СППР 595 x 595-315 | 1 | 4 | 10 | 17 | 24 | ||
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
