Трехходовые клапаны поворотного типа TBG с ограничителем угла поворота 90°, условным проходом DN 15...50 мм, резьбовым присоединением от ½ до 2 дюймов и KVS от 0,4 до 63 м³ — предназначены для применения в системах теплоснабжения,…
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
ПроизводительVILMANN
Подробно
Описание

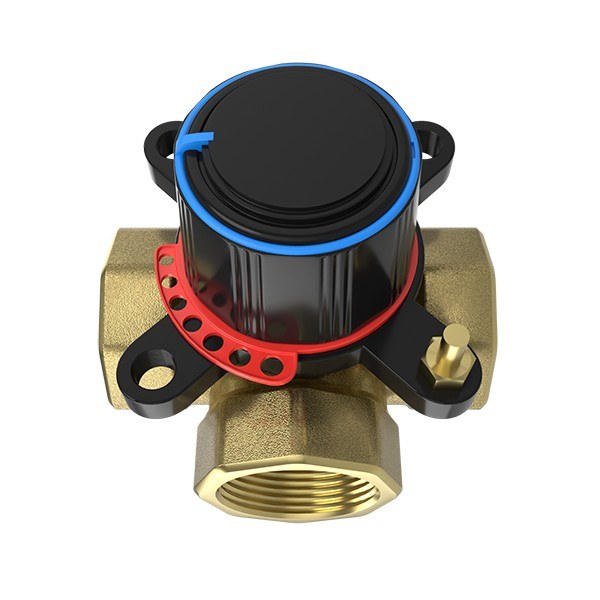

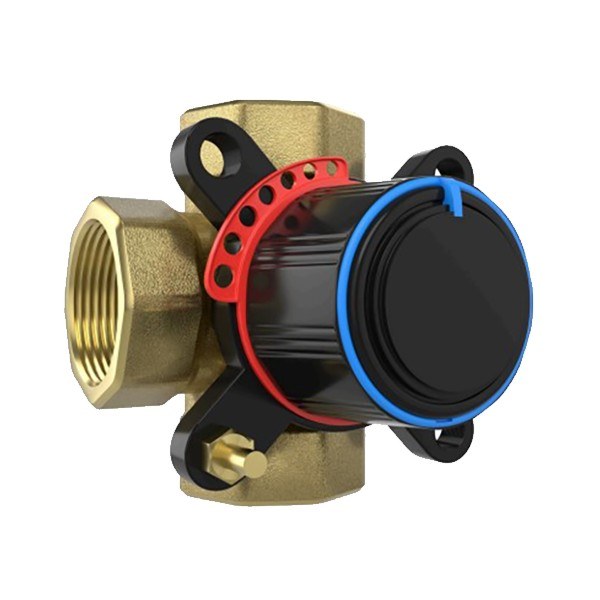

Трехходовые клапаны поворотного типа TBG с ограничителем угла поворота 90°, условным проходом DN 15...50 мм, резьбовым присоединением от ½ до 2 дюймов и KVS от 0,4 до 63 м³ — предназначены для применения в системах теплоснабжения, охлаждения и кондиционирования. Используются для смешения и разделения потоков теплоносителя.
Kvs0.6
Резьбовое соединение1/2"
Тип приводаELVA 05/24.M
L, мм80
Н, мм63
Н1, мм28.5
Н2, мм28
Вес, кг0.5
Технические характеристики
Типоразмеры клапанов TBG
Модель
Kvs
Резьбовое соединение
Тип привода
L, мм
Н, мм
Н1, мм
Н2, мм
Вес, кг
TBG 15-0,4
0.4
1/2"
ELVA 05/24.M
80
63
28.5
28
0.5
TBG 15-0,63
0.6
1/2"
ELVA 05/24.M
80
63
28.5
28
0.5
TBG 15-1,0
1
1/2"
ELVA 05/24.M
80
63
28.5
28
0.5
TBG 15-1,6
1.6
1/2"
ELVA 05/24.M
80
63
28.5
28
0.5
TBG 15-2,5
2.5
1/2"
ELVA 05/24.M
80
63
28.5
28
0.5
TBG 20-4,0
4
3/4"
ELVA 05/24.M
80
63
28.5
28
0.53
TBG 20-6,3
6.3
3/4"
ELVA 05/24.M
80
63
28.5
28
0.53
TBG 25-10
10
1"
ELVA 05/24.M
80
63
28.5
28
0.64
TBG 32-16
16
1 1/4"
ELVA 05/24.M
90
67
32.5
28
0.89
TBG 40-25
25
1 1/2"
ELVA 05/24.M
115
73
39
28
1.61
TBG 50-40
40
2"
ELVA 05/24.M
125
73
39
28
1.71
Общие характеристики TBG
Температура теплоносителя
-10...110 °С — постоянно, 130 °С — краткосрочно
Номинальное давление
PN = 10 бар
Рабочий диапазон
7...100%
Крутящий момент
DN15-DN32 < 2 Нм, DN40-DN50 < 4 Нм
Крутящий момент при PN
< 5 Нм
Условный проход
DN = 15-50 мм
Характеристика регулирования
S-образная
Протечка через закрытый клапан
при разделении <0,1%, при смешении <1%
Максимальный перепад давления
2 бар разделение, 1 бар смешение потоков
Давление блокировки
200 кПа (2 бар)
Пропускная способность
Kvs = 0,4-63 м³/ч
Резьбовое соединение
внутренняя резьба (ВР) от 1/2 до 2 дюймов
Рекомендованные жидкости
вода, водный раствор гликоля с концентрацией до 50%
Показатель кислотности
регулируемая среда с кислотностью 7-10 рН
Корпус, заслонка, сальник
стойкая к коррозии латунь EN 12165 CW617N
Материалы
рукоятка нейлон, прокладка EPDM
Чертежи, схемы и габариты

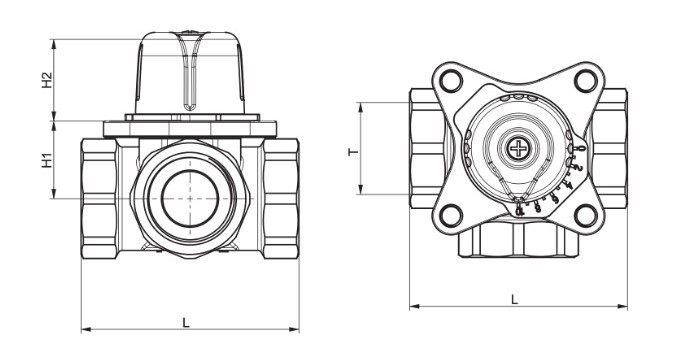

Габаритные размеры
