Вихревой диффузор с камерой статического давления AIRS 3ДКЗ
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Панельные воздухораспределители закручивающие AIRS 3ДПЗ, AIRS 3ДКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Назначение и конструкция
Воздухораспределители AIRS 3ДПЗ, AIRS 3ДКЗ могут использоваться также и для удаления воздуха из помещений. Конструктивно воздухораспределители состоят из воздухораздающей панели с закручивающими лопатками прямоугольной формы (AIRS 3ДПЗ) или круглой формы (AIRS 3ДКЗ) и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.
Технические характеристики
| Маркировка | AIRS 3ДКЗ |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Вихревая раздача |
| Форма | Прямоугольный |
| Монтаж | Потолочный |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
Габаритные размеры и масса
| Типоразмер A x B, мм | ØD, мм | a, мм | b, мм | P, мм | Боковой подвод | Ячейки по схемам | Торцевой подвод | — | — |
|---|---|---|---|---|---|---|---|---|---|
| С мм | G мм / Масса, кг | С мм | Масса, кг | ||||||
| без регулятора / с регулятором | без регулятора | с регулятором | |||||||
| 300х300 | 159 | 270 | 270 | 210 | 270 | 170 / 2,8 / 3,2 | 200 | 2,4 | 2,9 |
| 450х450 | 199 | 420 | 420 | 360 | 350 | 220 / 5,6 / 6,4 | 200 | 4,5 | 5,2 |
| 595х595 | 249 | 570 | 570 | 510 | 390 | 230 / 9,0 / 10,2 | 200 | 7,0 | 8,3 |
| Типоразмер ØD, мм | ød, мм | Боковой подвод | Ячейки по схемам | Торцевой подвод | — | — |
|---|---|---|---|---|---|---|
| С мм | G мм / Масса, кг | С мм | Масса, кг | |||
| 3ДКЗ / 3ДКЗР | 3ДКЗ-С | 3ДКЗР-С | ||||
| 315 | 159 | 245 | 115 / 4,2 / 4,3 | 200 | 3,1 | 3,6 |
| 450 | 199 | 310 | 135 / 7,4 / 7,5 | 200 | 5,4 | 6,1 |
| 595 | 249 | 360 | 160 / 11,8 / 12,6 | 200 | 8,4 | 9,7 |

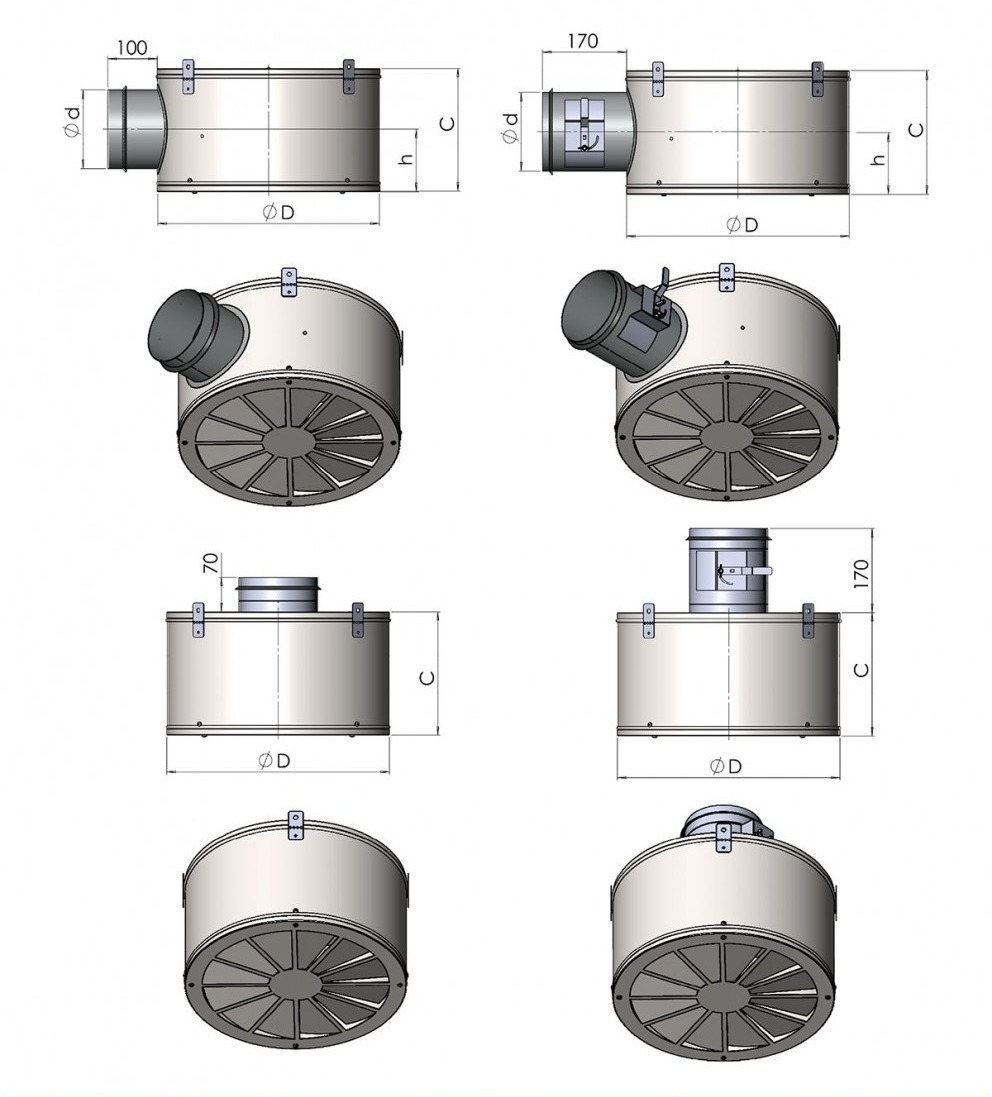

Чертёж AIRS 3ДКЗ. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Аэродинамика и уровень шума
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| 450х450, Ø450 | 210 | 8 | 2,6 | 320 | 19 | 3,9 | 470 | 40 | 2,3 |
| 595х595, Ø595 | 270 | 8 | 2,6 | 410 | 17 | 3,9 | 610 | 38 | 2,4 |
Схемы приточных струй
Направление раздачи задаётся положением ячеек или лопаток — настраивается после монтажа, без переделки сети.
Монтаж
Диффузор AIRS 3ДКЗ монтируется в подвесной потолок или подвешивается к перекрытию на шпильках. Камера статического давления присоединяется к воздуховоду боковым или верхним патрубком, лицевая панель снимается для обслуживания.
Как формируется обозначение
| 3ДПЗ / 3ДКЗ | прямоугольный / круглый |
| Р | наличие регулирующего клапана |
| 1–3 | вид лицевой панели |
| В / Г | вид струи: вертикальная коническая / горизонтальная настилающаяся |
| — / С | боковой / торцевой подвод |
| И | наличие теплозвукоизоляции |
| АхВ или ØА | габаритный размер панели, мм |
| RAL 9016 | цвет покрытия, по умолчанию белый |
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
