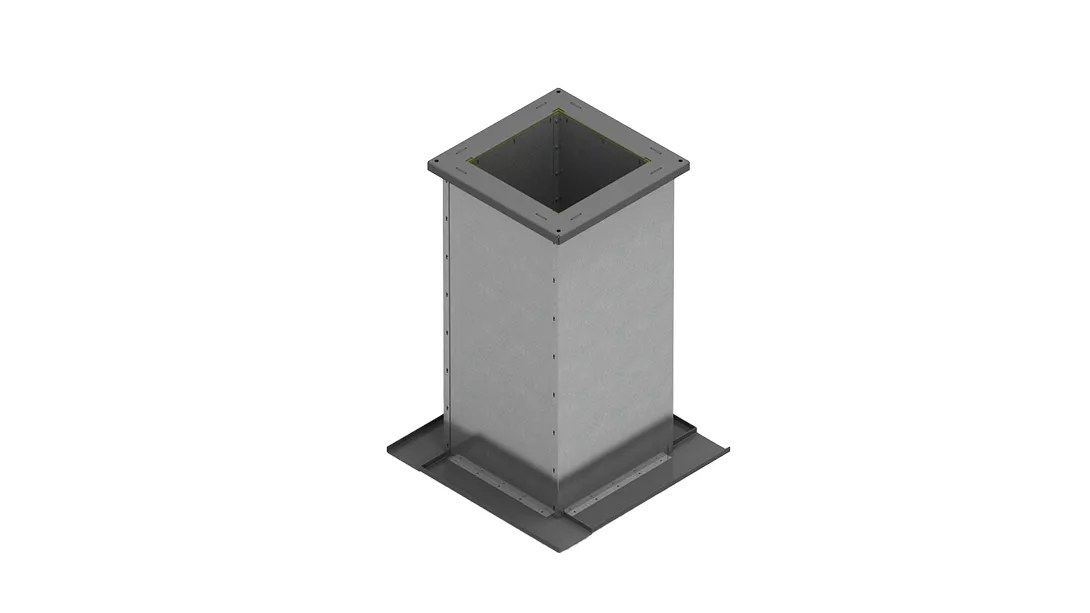

Стакан монтажный СТАМ-404
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-404 — утеплённый узел с противопожарным клапаном ПРОК для вентиляторов КРОС, УКРОС, КРОВ и УКРОВ в системах вытяжной и приточной противодымной вентиляции. Устанавливается на горизонтальную кровлю.
Технические характеристики
Конструкция
Конструкция коробчатая: стальная сварная рама принимает основную опорную нагрузку, внутри неё закреплены воздуховод квадратного сечения и клапан ПРОК с пределом огнестойкости EI120. Оба элемента изготавливаются из оцинкованной или нержавеющей стали, боковые стороны рамы закрыты панелями из оцинкованной стали.
Полость между рамой и воздуховодом заполнена негорючей теплостойкой термоизоляцией. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли, а подсоединение к вентиляционному каналу выполняется по монтажному фланцу болтами.
Принцип работы
Основная задача узла — исключить переток тёплого воздуха из помещений по шахтам и воздуховодам в дежурном режиме, как этого требуют пункты 7.11 г) и 7.17 в) СП 7.13130.2013. По сигналу противопожарной автоматики клапан открывается, и крышный вентилятор выходит на режим дымоудаления или подпора.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1). При заказе уточняются типоразмер, модель крышного вентилятора и требования к приводу клапана.
Как подобрать
- Типоразмер выбирают по вентилятору КРОС, УКРОС, КРОВ или УКРОВ и сечению шахты
- Проверяют требуемый предел огнестойкости клапана — EI120
- Учитывают, что модель предназначена для горизонтальной кровли
- Исполнение Н или К1 определяют по характеру среды и условиям на объекте
- Согласуют схему управления приводом с алгоритмом противопожарной автоматики
Монтаж и обслуживание
- Стакан устанавливают на несущее основание и крепят по опорной поверхности рамы
- Соединение с вентиляционным каналом выполняют по монтажному фланцу болтами
- Кабель привода клапана прокладывают до монтажа вентилятора на плиту
- После сборки проверяют срабатывание клапана и его плотное закрытие
- В регламентных проверках системы контролируют привод, ход створок и состояние изоляции
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
