Компенсатор линейных расширений СОМ 560
⚙️ Подбор и заказ
Характеристики
Описание
Компенсатор линейных расширений СОМ 560 воспринимает температурное удлинение воздуховодов и разгружает фланцевые соединения и опоры сети. Конструкция СОМ560-КАНАЛ компенсирует линейное удлинение воздуховодов до 3 см.
Технические характеристики
Конструкция
Компенсатор имеет стальную коробчатую конструкцию из двух металлических корпусов, соединённых телескопически. Зазор между сопрягаемыми поверхностями этих корпусов заполнен экспандирующим материалом, который сохраняет плотность соединения при взаимном перемещении корпусов и расширяется при нагреве, перекрывая зазор в условиях пожара.
Изделие изготавливается только прямоугольного сечения. Секции воздуховодов соединяются с компенсатором посредством фланцевого соединения. Материал — сталь с порошковым покрытием в исполнениях: оцинкованная (Ц), нержавеющая (Н) и углеродистая (С). Предел огнестойкости конструкции — EI 120.
Принцип работы
При нагреве воздуховод удлиняется, и телескопическое соединение компенсатора поглощает это перемещение, не передавая усилие на фланцы, подвесы и строительные конструкции. Живое сечение и потери давления рассчитываются так же, как для участка воздуховода тех же размеров, поэтому компенсатор не вносит дополнительного сопротивления в аэродинамический расчёт сети.
Исполнения и обозначения
Выпускается только прямоугольного сечения, в исполнениях Ц, Н и С с порошковым покрытием. При заказе уточняются размеры сечения, расчётное температурное удлинение участка и требования по огнестойкости.
Как подобрать
- Расчётное температурное удлинение участка — конструкция компенсирует до 3 см
- Размер прямоугольного сечения воздуховода и присоединительные фланцы
- Требования по пределу огнестойкости на участке трассы
- Материал исполнения: оцинкованная (Ц), нержавеющая (Н) или углеродистая сталь (С)
- Схема расстановки опор и подвесов, определяющая точки фиксации участка
Монтаж и обслуживание
- Компенсатор устанавливают между неподвижными опорами участка, по расчёту схемы расширений
- Соединение с секциями воздуховода выполняется на фланцах с прокладками
- Телескопическое соединение при монтаже не фиксируют жёстко — оно должно сохранять подвижность
- Экспандирующий материал в зазоре не удаляют и не повреждают при сборке
- Периодически проверяют свободу хода корпусов, состояние покрытия и затяжку фланцевого крепежа

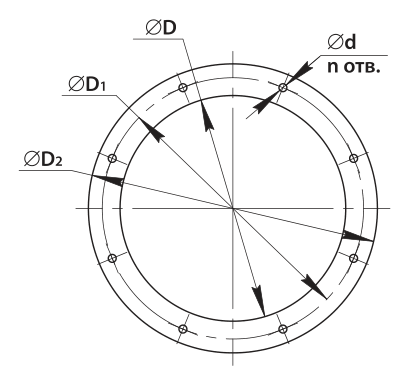

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
