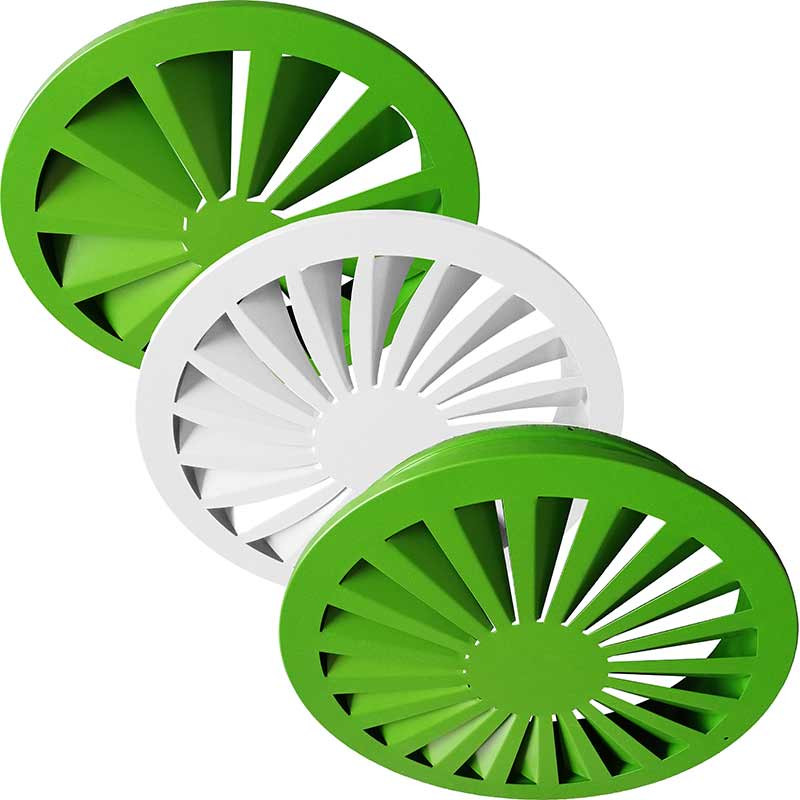

Круглый диффузор с вихревой панелью 1АКЗ

Диффузоры закручивающие 1АКЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха Δt0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.). Диффузоры 1АКЗ могут использоваться также и для удаления воздуха из помещений. Конструкция диффузоров представляет собой панель круглой формы с закручивающими лопатками с заданным углом и присоединительным патрубком круглого сечения на тыльной стороне диффузора. Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением. Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.

Особенности и комплектация

• Диффузоры изготавливаются из стали
• Окрашиваются методом порошкового напыления в белый цвет по умолчанию (RAL 9016). По требованию возможна окраска в любой цвет по каталогу RAL.

Доступные опции

Где применяется

Закрученный поток быстро перемешивается с воздухом помещения — можно подавать больший перепад температур без ощущения сквозняка.

• Помещения с большим воздухообменом
• Офисы открытой планировки, холлы
• Подача охлаждённого воздуха летом
• Потолки от 2,6 до 4 м

Габаритно-посадочные размеры

Пример заказа
