Клапан противопожарный КПД 120-ДУ(С)

✓ Всегда в наличии / под заказ Доставка по всей России

Со склада в Москвеотгрузка в день оплаты Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной

Дымовые клапаны используют в приточно-вытяжных системах противодымной вентиляции. Их назначение — удаление дыма и газов во время пожара. В нормальном состоянии заслонки данного типа клапана находятся в закрытом положении. В случае возникновения пожара заслонки данного типа клапана открываются на этаже очага возгорания, на остальных же этажах и помещениях заслонка остается в закрытом положении и создает герметичную преграду, чтобы предотвратить распространение продуктов горения.

⚙️ Подбор и заказ

Ширина B, мм

Высота H, мм

Предел огнестойкости

Привод Опции исполнения

Клеммная коробка (К) Коробка распаячная (РК) Морозостойкое (МС) МС + греющий кабель (ГК) МС + кабель на приводе (УП) Терморазмыкающее устройство (ТРУ TS) Нержавеющая сталь (AISI) Переходник на круглое сечение Ответная рамка для монтажа

Количество и привязка к проекту Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд Вентар-С

Исполнение Дымоудаления (дымовые)

Наименование клапана КПД

Подробно

Описание

Клапан дымоудаления работает в вытяжной системе противодымной вентиляции. В дежурном режиме закрыт, при пожаре открывается по сигналу и пропускает продукты горения к вытяжному вентилятору, сохраняя работоспособность под воздействием высокотемпературных дымовых газов.

СерияКПД — дымоудаления

Режим работыДымоудаления

Предел огнестойкостиEI 120

Сечениепрямоугольное

МонтажСтеновой

Приводснаружи корпуса

Технические характеристики

Обозначение	КПД 120-ДУ(С)
Режим работы	дымоудаления (ДУ)
Предел огнестойкости	EI 120
Форма сечения	прямоугольное
Диапазон размеров	от 100×100 до 1500×1500 мм (по проекту)
Глубина корпуса	канальное исполнение 200–250 мм, стеновое 160–250 мм
Ширина фланца	30 мм у канальных, 45 мм у стеновых
Материал корпуса	оцинкованная сталь 1 мм; по заказу — нержавеющая AISI
Заслонка	коробчатая, заполнена огнезащитным материалом
Уплотнение	термоактивная лента, герметизирует клапан при температуре свыше 140 °C
Приводы	BELIMO или AIRS — с возвратной пружиной либо реверсивный; электромагнитный — по согласованию
Напряжение питания	220 В или 24 В
Расположение привода	снаружи корпуса
Климатическое исполнение	УХЛ2 по ГОСТ 15150-69
Ограничение по применению	не устанавливается в помещениях категорий А и Б по взрывопожароопасности
Сертификация	ТР ЕАЭС 043/2017
Гарантия	12 месяцев с даты отгрузки

Конструкция

корпус из оцинкованной стали 1 мм, конструктивно аналогичный отрезку воздуховода;
одна или несколько огнеупорных заслонок из негорючих минеральных материалов;
привод расположен снаружи корпуса;
уплотнение — противопожарная термоактивная лента, срабатывает при температуре свыше 140 °C.

Принцип работы

В дежурном режиме заслонка закрыта. По сигналу системы пожарной автоматики привод открывает её, и клапан пропускает воздух: подаёт наружный воздух в защищаемую зону либо отводит продукты горения. Возврат в исходное положение — по сигналу или возвратной пружиной привода.

Исполнения и обозначения

Синим отмечено исполнение этой модели.

К	канальный — монтаж в разрыв воздуховода
С	стеновой — монтаж в проём строительной конструкции
КС	канальный без вылета заслонки за лицевую сторону
КЛ	канальный многостворчатый
СЛ	стеновой многостворчатый
УВ-К	канальный с уменьшенным вылетом заслонки
УВ-С	стеновой с уменьшенным вылетом заслонки
ВН	привод размещён внутри корпуса

Опции исполнения

К	клеммная коробка
РК	клеммная коробка распаячная
МС	морозостойкое исполнение
МС (ГК)	морозостойкое + греющий кабель по периметру
МС (УП)	морозостойкое + греющий кабель по периметру и на приводе
ТРУ TS	терморазмыкающее устройство
AISI	корпус из нержавеющей стали
1×D / 2×D	переходник с прямоугольного сечения на круглое

Применяемые приводы

М	электропривод BELIMO с возвратной пружиной
МЕ	электропривод BELIMO реверсивный
МН	электропривод AIRS с возвратной пружиной
MHE	электропривод AIRS реверсивный
ЭМ	электромагнитный привод

Монтаж

Стеновой клапан устанавливается в проём строительной конструкции и сохраняет работоспособность только при вертикальной установке. Пространственную ориентацию необходимо указывать при заказе. Со стороны помещения клапан закрывается декоративной решёткой.

Чертежи

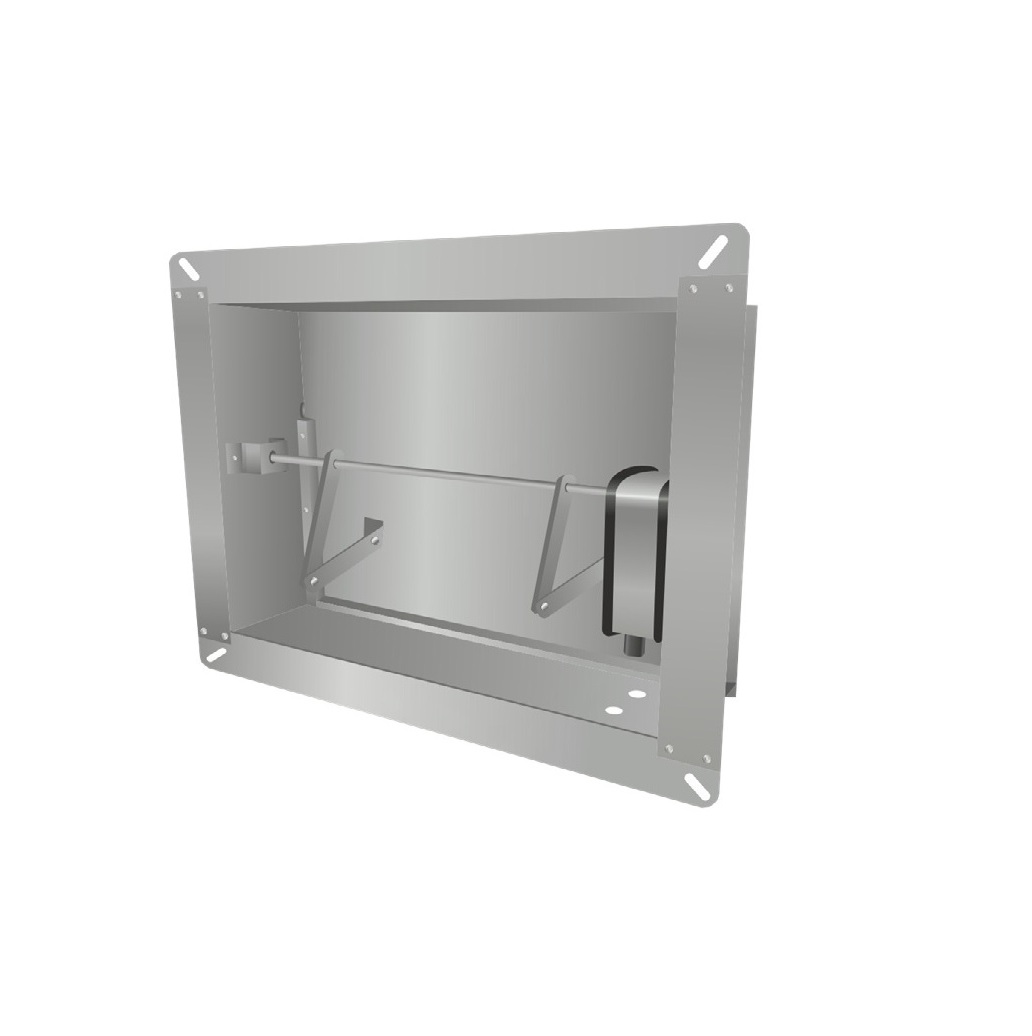

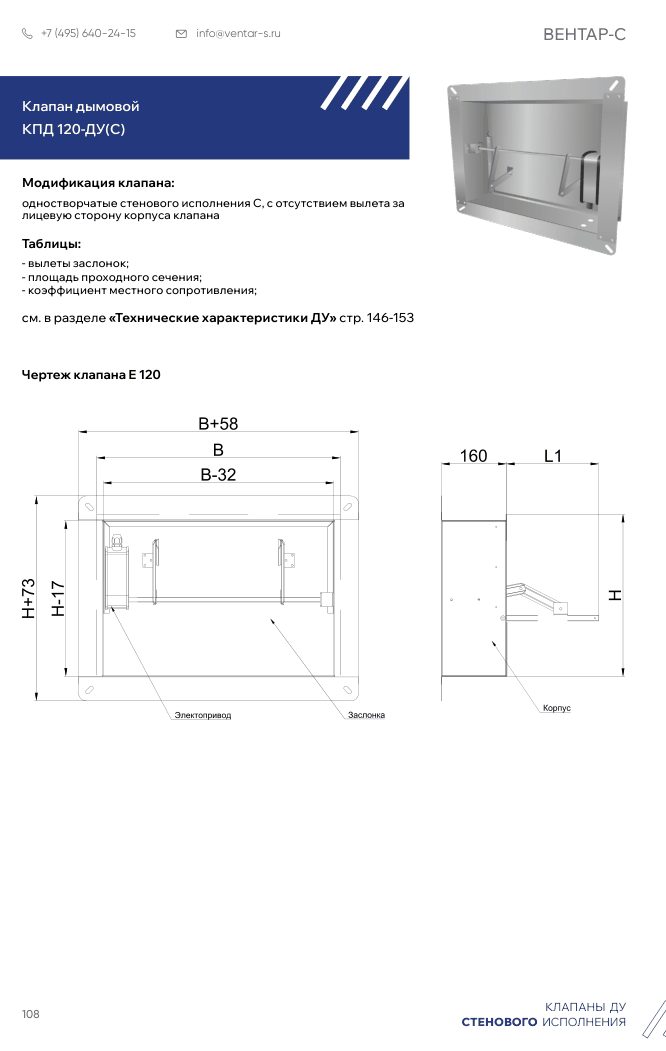

Чертёж клапана. Нажмите на изображение, чтобы увеличить.

Таблицы типоразмеров

Вылеты заслонок, площадь рабочего сечения и коэффициент местного сопротивления по типоразмерам.

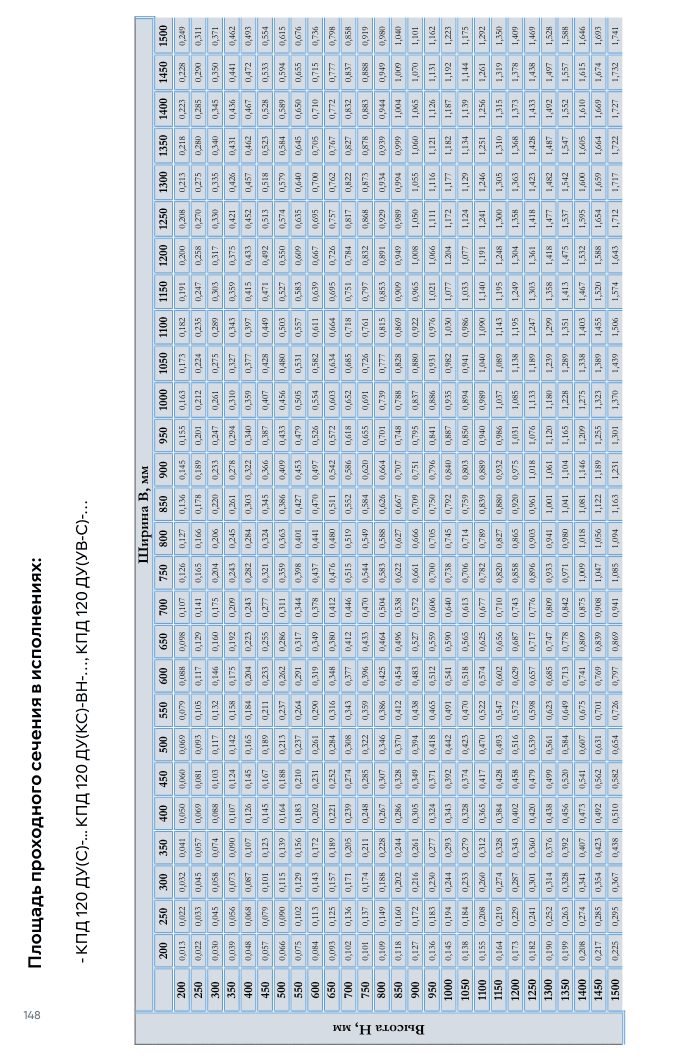

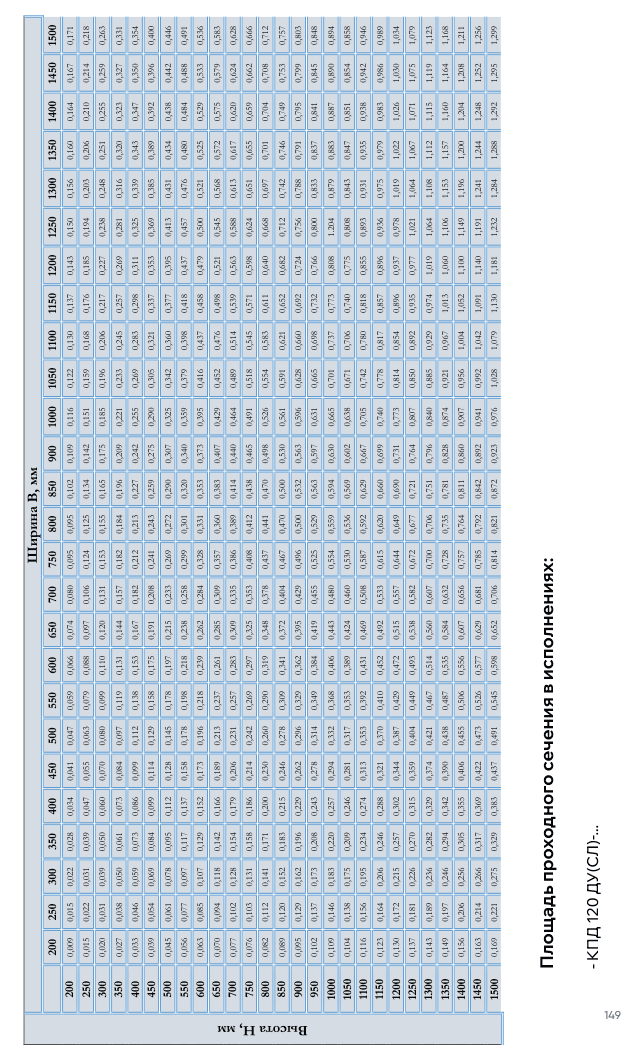

Таблица типоразмеров. Нажмите на изображение, чтобы увеличить.

Пример записи при заказеКПД 120 ДУ С 600х400 МН(220)
серия и предел огнестойкости · режим работы · тип исполнения · размер рабочего сечения · тип привода · опции. Укажите пространственную ориентацию и привязку к проекту — подберём типоразмер и привод.

Документы и поставка

Паспорт изделия и сертификат соответствия ТР ЕАЭС 043/2017 — на странице товара.
Изготовление под размеры проекта, включая морозостойкое и коррозионностойкое исполнение.
Гарантия 12 месяцев, доставка по всей России.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию

✓ Товар добавлен в корзину

Запросить цену
