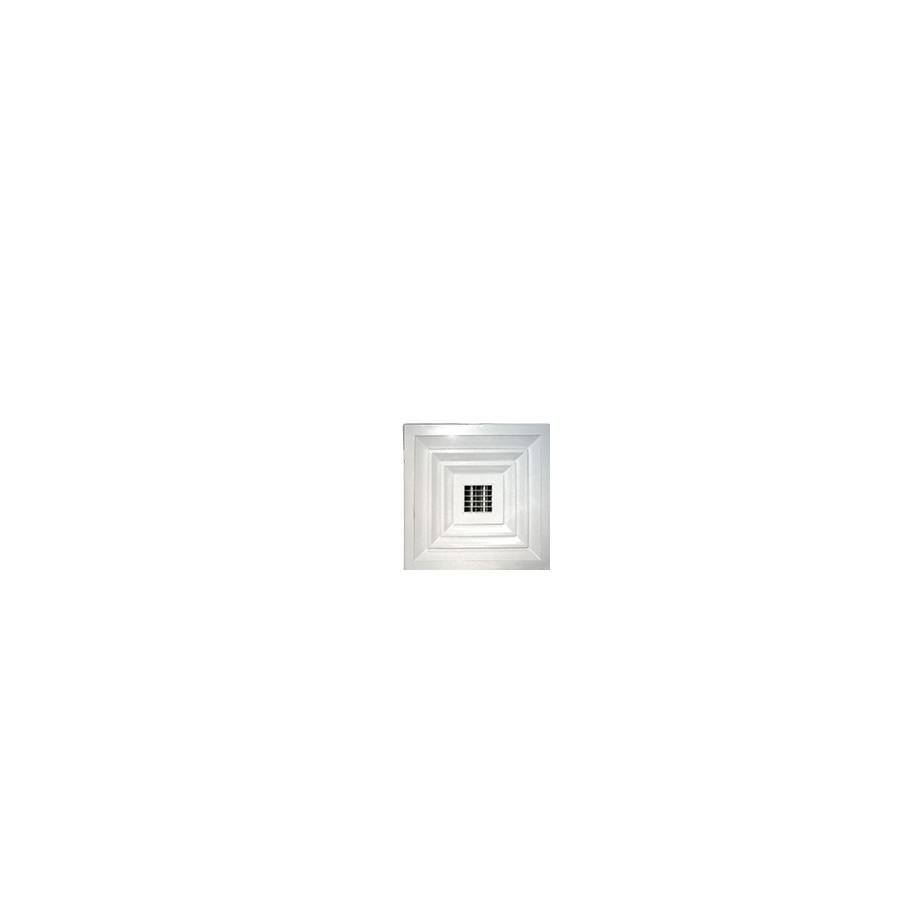

Диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С
Диффузор Арктос. 5 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Четырехсторонние потолочные диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.
Конструкция и работа
Диффузоры 4АПН-П/4АПН-С представляют собой корпус квадратной формы с центральной частью в виде съемного блока из направляющих пластин с перфорированной центральной частью у 4АПН-П и сотовой вставкой у 4АПН-С, который при необходимости легко демонтируется.
Диффузоры формируют комбинированный приточный поток: симметричную настилающуюся веерную струю через щель между корпусом и внутренним диффузором и вертикальную коническую струю через перфорированную или сотовую часть, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне.
Диффузоры 4АПР-П, 4АПР-С дополнительно оснащены встроенным в корпус регулятором расхода воздуха. У 4АПР-С регулятор устанавливается только на сотовую часть.
Минимальный размер диффузоров 300×300 мм, максимальный — 600×600 мм, с шагом — 150 мм для 4АПН-С и 75 мм для 4АПН-П.
Потолочные диффузоры изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Офисы открытой планировки, торговые залы, гостиницы, конференц-залы, административные и общественные помещения с подшивными потолками.
Как подобрать
Ориентируйтесь на расход на один диффузор, высоту помещения и допустимый уровень шума. Проверьте дальнобойность и радиус действия струи, чтобы соседние диффузоры перекрывали площадь без застойных участков.
Технические характеристики
| Модель | F0 | A, | B, | Fж.с., м2 | Вес, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | 4АПН-П | 4АПН-С | 4АПН-П | 4АПР-П | 4АПН-С | 4АПР-С | |
| 300x300 | 0,023 | 300 | 300 | 0,016 | 0,017 | 0,7 | 1,6 | 0,7 | 0,9 |
| 300x300-6 | 0,023 | 595 | 595 | 0,016 | 0,017 | 2,2 | 2,4 | 2,2 | 2,4 |
| 450x450 | 0,090 | 450 | 450 | 0,050 | 0,057 | 1,6 | 3,8 | 1,6 | 2,1 |
| 450x450-6 | 0,090 | 595 | 595 | 0,050 | 0,057 | 2,5 | 3,0 | 2,6 | 3,0 |
| 600x600 | 0,203 | 595 | 595 | 0,109 | 0,119 | 2,8 | 6,7 | 2,5 | 3,1 |
Данные для подбора
| Модель | LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||||
| м, при | м, при | м, при | м, при | |||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 300x300 | 160 | 7 | 3,4 | 1,4 | 200 | 11 | 4,3 | 1,7 | 310 | 27 | 2,6 | 1,8 | 460 | 60 | 3,9 | 2,6 |
| 300x300-6 | 160 | 7 | 3,4 | 1,4 | 200 | 11 | 4,3 | 1,7 | 310 | 27 | 2,6 | 1,8 | 460 | 60 | 3,9 | 2,6 |
| 450x450 | 420 | 4 | 5,8 | 2,3 | 510 | 6 | 7,1 | 2,8 | 770 | 13 | 4,3 | 2,9 | 1140 | 29 | 6,3 | 4,2 |
| 450x450-6 | 420 | 4 | 5,8 | 2,3 | 510 | 6 | 7,1 | 2,8 | 770 | 13 | 4,3 | 2,9 | 1140 | 29 | 6,3 | 4,2 |
| 600x600 | 800 | 4 | 7,4 | 3,0 | 970 | 6 | 9,0 | 3,6 | 1440 | 13 | 5,3 | 3,6 | 2120 | 28 | 7,9 | 5,2 |
| % открытия | 100% | 70% | 45% | 30% | |
|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | |
| K | 1,1 | 1,2 | 1,8 | 3,8 | |
| ΔLwA, дБ(А) | -1 | 2 | 6 | 14 | |
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||
|---|---|---|---|---|---|---|
| L0, м3/ч | ∆Pполн, Па | L0, м3/ч | ∆Pполн, Па | L0, м3/ч | ∆Pполн, Па | |
| 300x300 | 230 | 14 | 330 | 28 | 460 | 54 |
| 300x300-6 | 230 | 14 | 330 | 28 | 460 | 54 |
| 450x450 | 550 | 8 | 780 | 16 | 1080 | 31 |
| 450x450-6 | 550 | 8 | 780 | 16 | 1080 | 31 |
| 600x600 | 1010 | 9 | 1420 | 18 | 1950 | 33 |
| % открытия | 100% | 70% | 45% | 30% | |
|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | |
| K | 1,1 | 1,1 | 1,4 | 2,8 | |
| ΔLwA, дБ(А) | 2 | 4 | 6 | 11 | |
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | Вид | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | ||||
| размер | струи | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,75 | 0,5 | 0,75 | ||||||||||
| 300x300 | 1 | 150 | 6 | 2,8 | 1,1 | 200 | 11 | 3,7 | 1,5 | 310 | 26 | 2,3 | 1,5 | 450 | 54 | 3,3 | 2,2 |
| 2 | 4,7 | 1,9 | 6,3 | 2,5 | 3,9 | 2,6 | 5,7 | 3,8 | |||||||||
| 300x300-6 | 1 | 150 | 6 | 2,8 | 1,1 | 200 | 11 | 3,7 | 1,5 | 310 | 26 | 2,3 | 1,5 | 450 | 54 | 3,3 | 2,2 |
| 2 | 4,7 | 1,9 | 6,3 | 2,5 | 3,9 | 2,6 | 5,7 | 3,8 | |||||||||
| 450x450 | 1 | 410 | 3 | 5,7 | 2,3 | 510 | 5 | 7,1 | 2,8 | 780 | 12 | 4,3 | 2,9 | 1150 | 26 | 6,4 | 4,3 |
| 2 | 8,5 | 3,4 | 11,0 | 4,3 | 6,5 | 4,3 | 9,6 | 6,4 | |||||||||
| 450x450-6 | 1 | 410 | 3 | 5,7 | 2,3 | 510 | 5 | 7,1 | 2,8 | 780 | 12 | 4,3 | 2,9 | 1150 | 26 | 6,4 | 4,3 |
| 2 | 8,5 | 3,4 | 11,0 | 4,3 | 6,5 | 4,3 | 9,6 | 6,4 | |||||||||
| 600x600 | 1 | 800 | 3 | 7,4 | 3,0 | 1000 | 5 | 9,3 | 3,7 | 1510 | 11 | 5,6 | 3,7 | 2220 | 25 | 8,2 | 5,5 |
| 2 | 11,0 | 4,4 | 14,0 | 5,6 | 8,4 | 5,6 | 12,0 | 8,2 | |||||||||
| % открытия | 100% | 70% | 45% | 30% | |
|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | |
| K | 1,1 | 1,2 | 1,8 | 3,8 | |
| ΔLwA, дБ(А) | -1 | 2 | 6 | 14 | |
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||
|---|---|---|---|---|---|---|
| L0, м3/ч | ∆Pполн, Па | L0, м3/ч | ∆Pполн, Па | L0, м3/ч | ∆Pполн, Па | |
| 300x300 | 170 | 4 | 260 | 9 | 380 | 20 |
| 300x300-6 | 170 | 4 | 260 | 9 | 380 | 20 |
| 450x450 | 430 | 3 | 660 | 8 | 980 | 18 |
| 450x450-6 | 430 | 3 | 660 | 8 | 980 | 18 |
| 600x600 | 830 | 5 | 1270 | 11 | 1880 | 25 |
| % открытия | 100% | 70% | 45% | 30% | |
|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | |
| K | 1,1 | 1,1 | 1,4 | 2,8 | |
| ΔLwA, дБ(А) | 2 | 4 | 6 | 11 | |

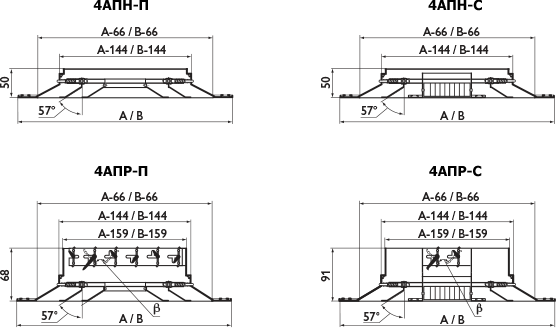

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Не устанавливайте диффузор ближе 0,5 м от стены — струя прилипнет к поверхности и распределение нарушится.
Прямой участок воздуховода перед диффузором длиной 2–3 диаметра выравнивает поток и снижает шум.
Для подачи охлаждённого воздуха проверьте температуру приточной струи: перепад более 8 °C требует расчёта настильности.
